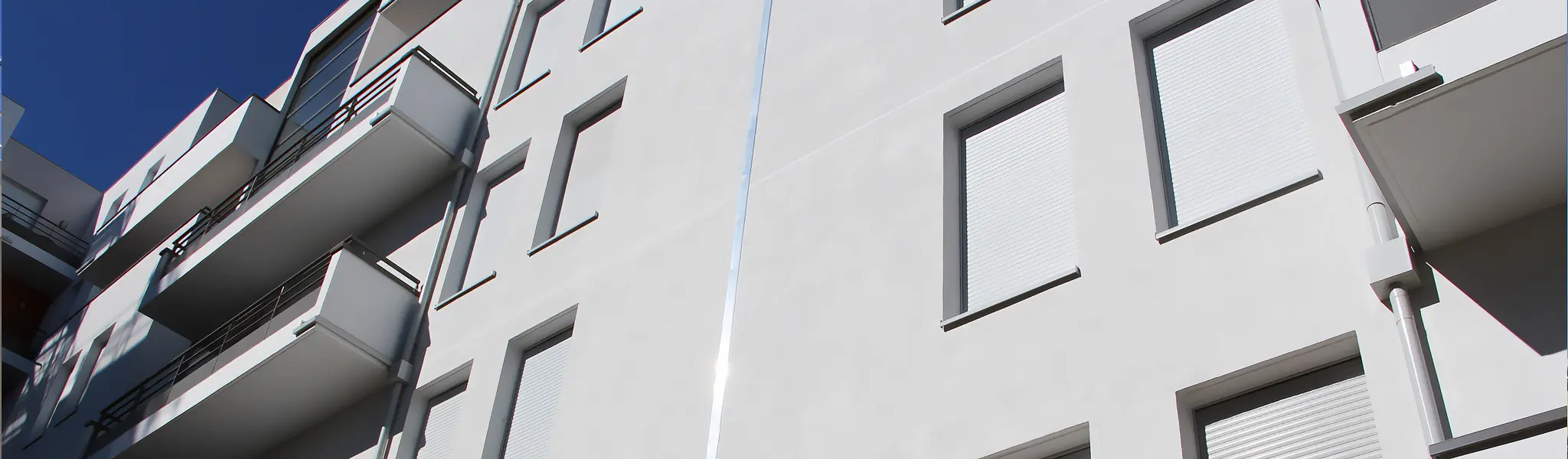

Façanet^® : Systèmes de recouvrement de joint de façade

Façanet est un système de recouvrement de joint de façade en aluminium, breveté en France et à l’Etranger.

Façanet est une gamme de profilés en aluminium extrudé dont la fonction est de protéger les joints de dilatation des agressions atmosphériques.

Les modèles de Façanet se différencient par le mode de fixation :

• fixation par collage
• fixation par collage avec clips
• fixation mécanique apparente
• fixation mécanique avec cache
• fixation mécanique invisible

Plusieurs largeurs de profilés, ainsi que des formes adaptées aux angles, permettent de traiter les cas de figures rencontrés aussi bien en construction neuve qu’en réfection.
Des pièces de jonction et des pièces en croix préfabriquées en usine complètent le système.

Eléments du système

1. Profilés en aluminium extrudé, livrés en éléments de 3000 mm
2. Pièce de jonction
3. Pièce en croix (uniquement pour les Façanet par collage ou par collage avec clips)
4. Angle rentrant à plat
5. Angle sortant à plat
6. Angles sortants en façade

1. Façanet angle

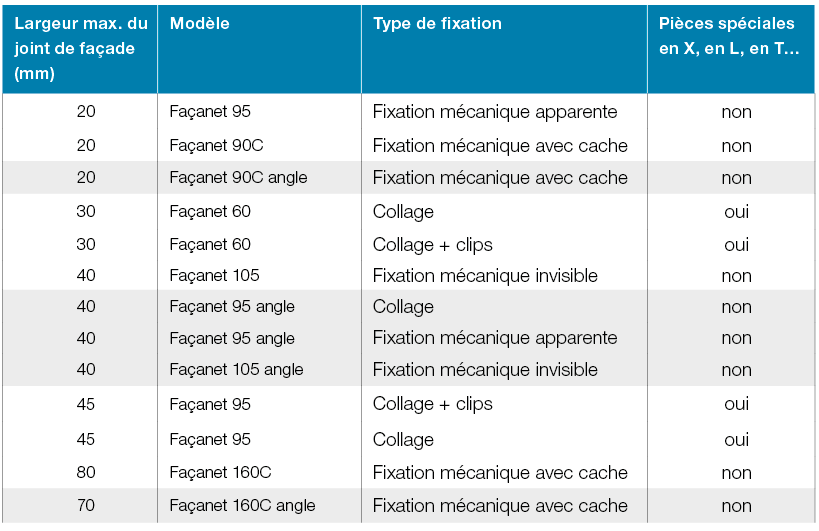

Sélection par joint de dilatation

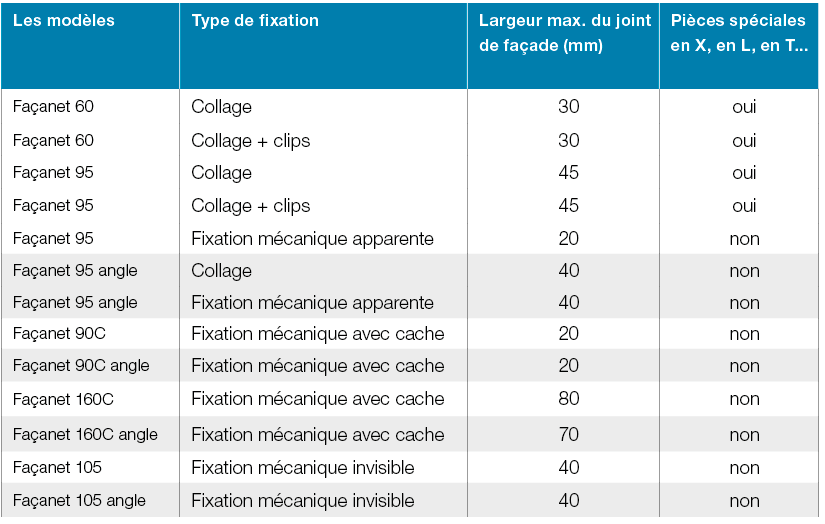

Sélection par modèle

Façanet^® 60

Fixation par collage



1. Façanet 60
2. Pièce de jonction

Exemple d’utilisation Façanet^® 60

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Façanet 60
3. Pièce de jonction
4. Joint d'étanchéité
5. Mastic colle
6. Gros oeuvre

Façanet^® 95

Fixation par collage



1. Façanet 95
2. Pièce de jonction

Exemple d'utilisation Angle Façanet^® 95

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Façanet 95
3. Pièce de jonction
4. Joint d'étanchéité
5. Mastic colle
6. Gros oeuvre

Les clips de fixation

Les clips en acier inox se mettent en place par rotation. On compte 4 clips pour une longueur de 3000 mm.



1. Façanet

Façanet^® 60 à clips

Fixation par collage avec clips



1. Façanet 60 à clips
2. Pièce de jonction

Exemple d'utilisation Façanet^® 60 à clips

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Façanet 60
3. Pièce de jonction
4. Fixation clips
5. Mastic colle
6. Joint d'étanchéité
7. Gros oeuvre

Façanet^® 95 à clips

Fixation par collage avec clips





1. Façanet 60 à clips
2. Pièce de jonction

Exemple d'utilisation Façanet^® 95 à clips

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Façanet 95
3. Pièce de jonction
4. Fixation clips
5. Mastic colle
6. Joint d'étanchéité
7. Gros oeuvre

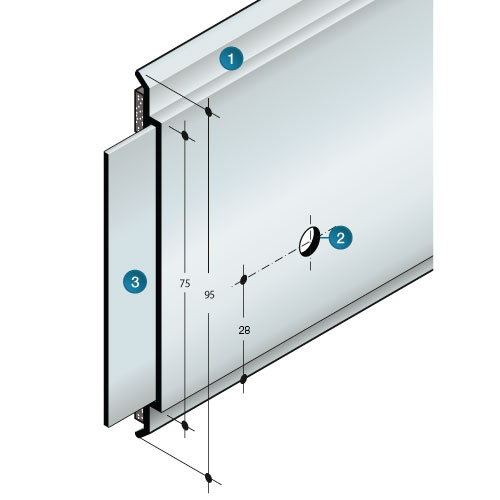

Façanet^® 95

Joint prémonté en usine

Fixation tous les 300 mm par vis et cheville type Danivit 6 (inox Ø 6), inox diamètre 6 x 40 mm, sauf contre-indication liée au support.



1. Façanet 95
2. Ø7 mm tous les 300 mm
3. Pièce de jonction

Exemple d'utilisation Façanet^® 95



1. Joint prémonté en usine
2. Façanet 95
3. Joint d’étanchéité
4. Pièce de jonction
5. Fixation Danivit inox Ø 6
6. Gros oeuvre

Présentation de la gamme avec cache

La fixation mécanique est protégée par un cache clipsé et collé.
Le modèle 160 permet de traiter des joints de grande largeur.

Façanet^® 90 C avec cache



1. Façanet 90 C avec cache
2. Ø7 mm tous les 300 mm
3. Pièce de jonction

Façanet^® 160 C avec cache



1. Façanet 90 C avec cache
2. Ø7 mm tous les 300 mm
3. Pièce de jonction

Exemple d'utilisation Façanet^® 160 C

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Cache
3. Mastic colle
4. Façanet 160C
5. Pièce de jonction
6. Mastic colle
7. Fixation Danivit inox Ø 6
8. Joint d’étanchéité
9. Gros oeuvre

Présentation de la gamme fixation invisible

Cette série permet de traiter des joints de façade importants. La fixation mécanique évite l’opération de dégarnissage.

Façanet^® 105

La fixation se fait par une vis à frapper type Danivit 6 (inox Ø 6), inox 6 x 40 mm, sauf contre-indication du support. La vis est coulissée dans la rainure du profil puis frappée à travers le profil à l’aide d’une cale.



1. Façanet 105
2. Pièce de jonction

Exemple d'utilisation Façanet^® 105

Utiliser un mastic colle avec agrément SNJF adapté au type de support rencontré



1. Mastic colle
2. Façanet 105
3. Pièce de jonction
4. Mastic colle
5. Fixation Danivit inox Ø 6
6. Joint d’étanchéité
7. Gros oeuvre
