• Les avantages de l’aluminium
• Le design de l’acier
• Livraison sur mesure, préassemblé, prêt à poser
• Finition esthétique avec un large choix de teintes RAL



INNOVATION : Sabot D



• Délimiter une zone accessible (aire de repos, de restauration, etc.) sur une toiture-terrasse inaccessible
• Poser un garde-corps en périphérie d'un balcon-terrasse quand l'acrotère ne peut pas servir de support

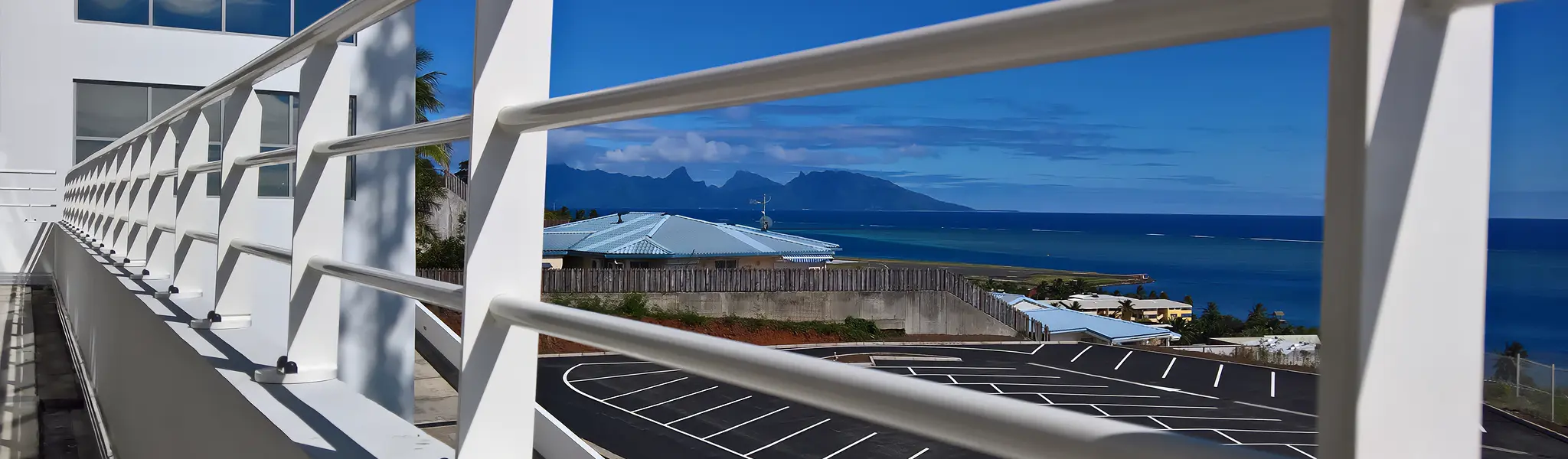

Lotentic est un système de garde-corps en aluminium pour balcons et toitures-terrasses accessibles et privatives.
Son design acier répond aux exigences de finesse et de sobriété des architectes et sa fabrication tout en aluminium permet de bénéficier des avantages de légèreté et de durabilité de ce matériau.

Lotentic se caractérise également par sa facilité de mise en œuvre, grâce à une livraison sur mesure en modules prémontés, prêts à la pose. Le système est livré avec un plan de calepinage et une notice de pose.

Conformité aux normes
Lotentic est conforme aux normes en vigueur :

• NF P 01-012 (Dimensions des garde-corps)
• NF P 01-013 (Essais : méthode et critères)
• NF P 06-111-2/A1 (Annexe nationale à l’Eurocode 1)

Combinaisons multiples

Lotentic, grâce aux multiples possibilités de combinaison de ses éléments, permet des rendus architecturaux très variés :

• remplissage vitré, barreaudé, tôlé ou personnalisé
• main courante et lisses intermédiaires rectangulaires ou rondes

Platines de fixation en standard

• sur dalle
• en nez de dalle, à l’anglaise
• sur acrotère (avec ou sans couvertine)
• sur acrotère isolé...

Livraison prêt à la pose

Le système est préassemblé* en modules en usine. Les modules sont conditionnés séparément par souci de protection et livrés prêts à la pose sur chantier. Le temps de pose est ainsi considérablement réduit. La longueur des modules prêts à la pose est de 3 m maximum.
* Excepté le remplissage vitré à fixer sur chantier.



1. Modèle vitré
2. Modèle air
3. Modèle décor

Les lisses intermédiaires

Les lisses intermédiaires (1 ou 2 lisses traversantes) sont de forme ronde ou carrée.



1. Lisse ronde
2. Lisse carré

Les montants

Les montants de Lotentic sont usinés selon le modèle choisi.

Les accessoires de la platine

Les cache-écrous (noir, blanc ou gris)



Les mains courantes sont en tête du montant.
Elles existent en modèle rond ou rectangulaire.

Main courante ronde en tête

Main courante rectangulaire en tête

Produit associé : Marchenet, main courante sur écuyer

• Fonction de guidage et de sécurité
• Contraste visuel par un laquage de qualité
• Rapide et simple à poser
• Compatible avec la gamme Marchenet (nez de marche, bande de contraste visuel pour contremarche, dalle podotactile) et les garde-corps pour toitures-terrasses accessibles Panorama et Lotentic

Les différentes fixations possibles :

• Fixation sur dalle (avec une pente admissible)
• Fixation en nez de dalle (nez de dalle, extérieur muret ou intérieur muret)
• Fixation sur acrotère (sur acrotère avec couvertine, sur acrotère isolé avec couvertine
• Fixation entre tableaux

Le réglage de l’aplomb se fait en intercalant une ou plusieurs cales (épaisseur 2 mm) sous la platine.



1. Platine sur dalle / muret
2. Sabot Z ITE
3. Platine en applique
4. Sabot Z

NOUVEAU :

Fixation sur la dalle à travers le complexe d’étanchéité

Lotentic^® sabot D est fixé sur la dalle à travers le complexe d‘étanchéité.
Le raccordement à l‘étanchéité se fait à l’aide de manchons platines, conformément aux recommandations du DTU 43.1 et du DTU 20.12.
Ce sabot est conçu pour recevoir la platine du garde-corps et est compatible avec toutes les séries (Vision, HPL, Air et Décor).

Remplissage pré-cadré avec verre feuilleté 44.2:

• verre clair
• verre translucide granité
• verre translucide blanc
• verre translucide bronze

Autres finitions sur demande

Les modèles Lotentic Vision

Lotentic Vision existe avec vide sous main courante, une lisse intermédiaire ou deux lisses intermédiaires



1. Avec vide sous main courante
2. Une lisse intermédiaire
3. Deux lisses intermédiaires

Remplissage barreaudé

Remplissage pré-cadré avec :

• barreaux ronds diamètre 20 mm
• barreaux carrés 20x20 mm

Remplissage pré-cadré avec tôle :

• série tôlée fabriquée rivetée
• perforations standard (rond 10 mm ou carré 10 mm)
• perforations personnalisables

Autres ajourages sur demande

Les perforations standard



1. perforations standard (rond 10 mm ou carré 10 mm)
2. perforations personnalisables

Les perforations personnalisables

Les modèles Lotentic Décor

Lotentic Décor existe avec vide sous main courante, une lisse intermédiaire ou deux lisses intermédiaires.



1. Modèle toute hauteur
2. Avec vide sous main courante
3. Une lisse intermédiaire
4. Deux lisses intermédiaires

Structure en aluminium à lames orientées qui sert de brise-vue et de brise-vent.

Le système peut être installé sur un muret de balcon ou directement sur la dalle de balcon mais il ne constitue pas un garde-corps.
Il limite l’arrivée des rayons du soleil.
Il préserve également les balcons des regards extérieurs et du vis-à-vis.
Livré monté, prêt à poser.



1. H1: Hauteur maxi 2000 mm; H2: Hauteur mini 1000 mm

Barnet^®

Système de barre d'appui en aluminium



• Fixation murale invisible
• Laqué teinte RAL au choix
• Simple ou double barre d‘appui

Panorama^®

Garde-corps à remplissage décoratif filant pour toiture-terrasse accessible et balcon



• Remplissage décoratif (Vision, Air, Décor) filant masquant les montants
• Finition esthétique avec un large choix de modèles (Toute hauteur, Vide sous main courante...) dans plus de 350 teintes (Ral, fines textures, sablées)
• Livraison sur mesure avec plan de calepinage
• Assemblage pratique et rapide grâce aux remplissages décoratifs pré-montés en usine
