Barrial® décor : Système de garde-corps décoratif pour l‘habillage des terrasses techniques

Les avantages

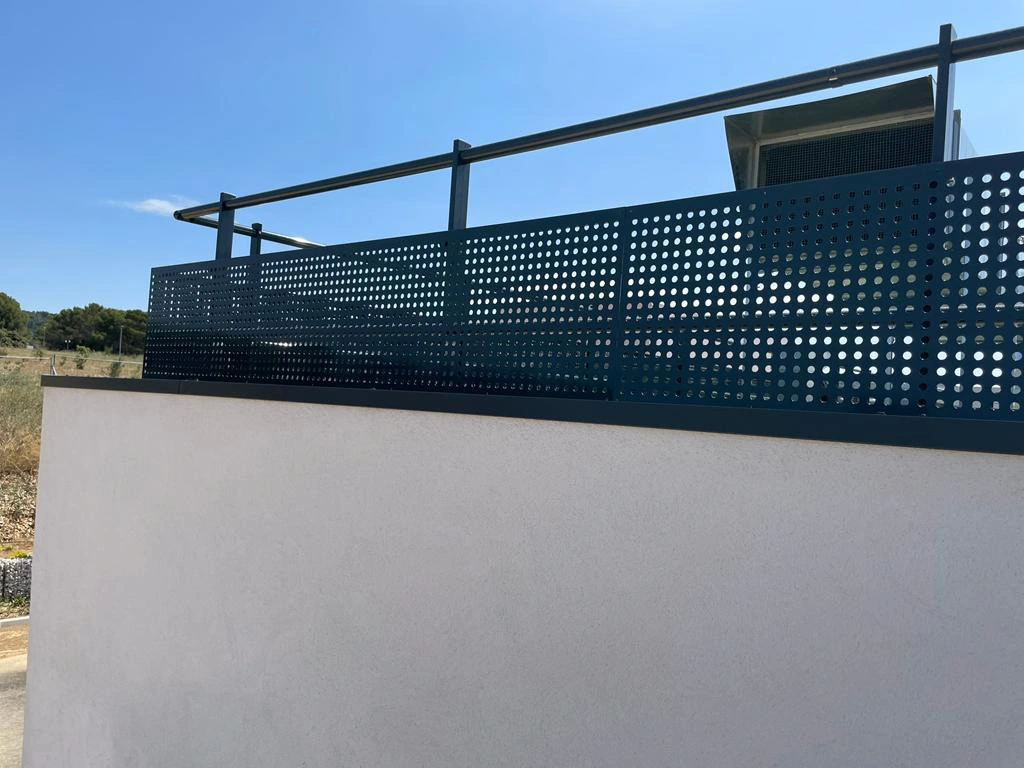

garde-corps décoratif en aluminium Barrial pour toiture terrasse technique
• Dimensionnement et esthétisme sur mesure
en fonction du chantier
• Choix multiple de décors
• Toutes les solutions pour la fixation en
toiture-terrasse
• FDES disponible sur la partie structurelle
du garde-corps








Présentation



Système de garde-corps pour toiture-terrasse
technique qui est doté d‘un remplissage
décoratif pour masquer les équipements
techniques de type VMC ou CTA.

Conçu conforme aux DTU d’étanchéité :

• 43.1 : Etanchéité des toitures-terrasses et toitures
inclinées avec éléments porteurs en maçonnerie
en climat de plaine
• 20.12 : Gros oeuvre en maçonnerie des toitures
destinées à recevoir un revêtement d’étanchéité

Dimensionné suivant la norme liée à la
destination.





Eléments du système



garde-corps de sécurité en aluminium Barrial types de montant droit, coudé, cintré

Montant fixe droit


Le montant fixe droit est adapté à la plupart des cas de figure. Sur demande, les montants inclinés sont étudiés.

Prémontage et préréglage en usine

Les montants sont fabriqués sur mesure. Les étriers et les capuchons de montants sont montés en usine.

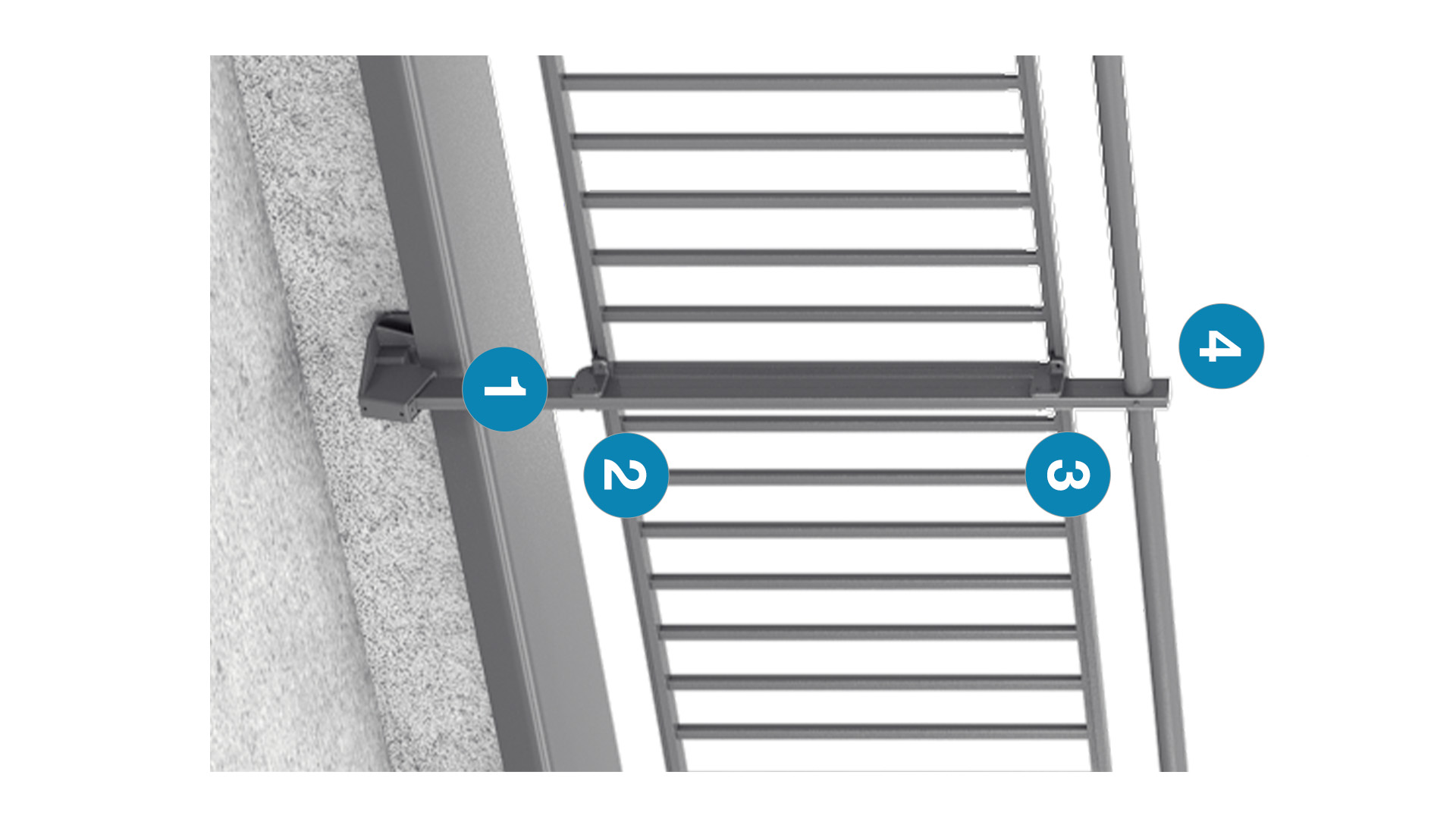

Exemple de mise en situation

Le nombre et l’espacement des étriers pour lisses sont définis par notre bureau d’étude en fonction des cotes de l‘acrotère et du type de sabot. Les montants sont fabriqués sur mesure. Les étriers et les capuchons de montants sont montés en usine.



  1. Montant fixe droit
  2. Étrier de lisse intermédiaire
  3. Étrier de main courante
  4. Capuchon

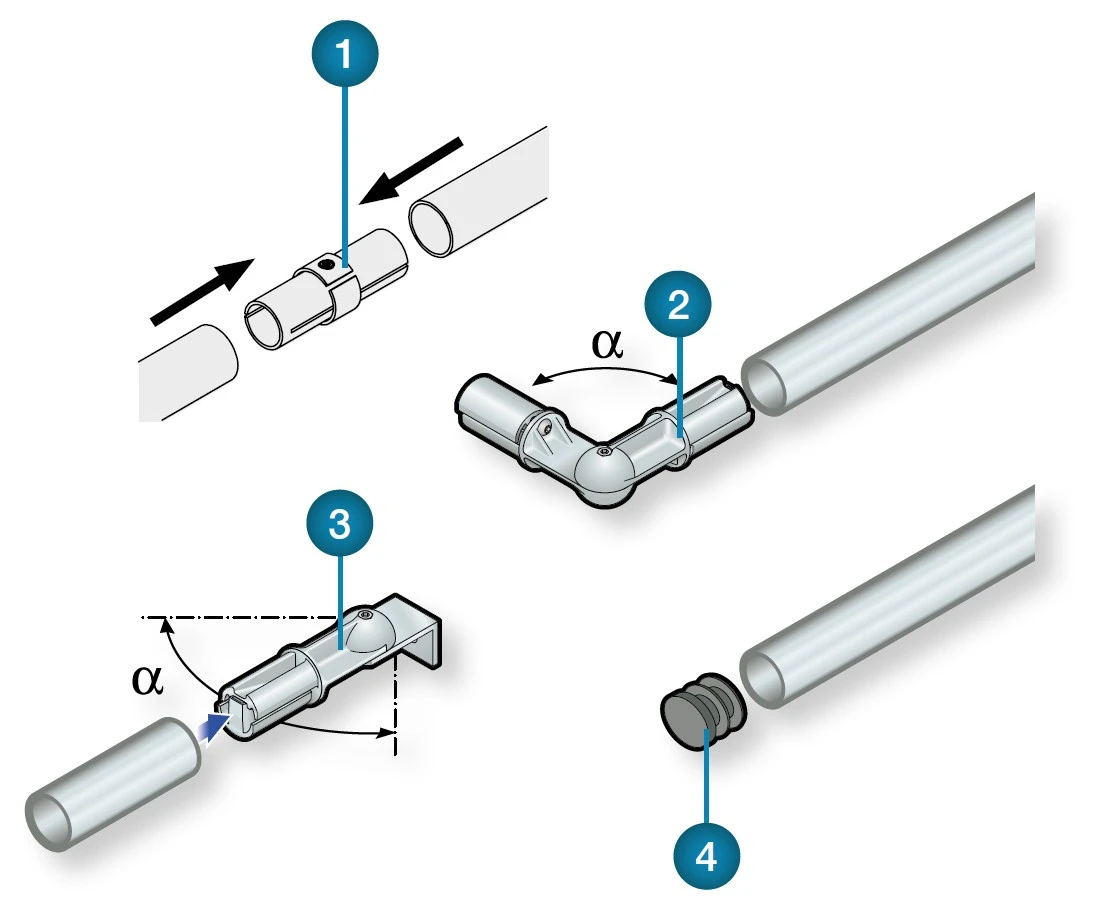

Lisses et accessoires


Les mains courantes (45 mm ou 35 mm suivant les configurations) et lisses (Ø 35 mm) sont discrètes et orientées vers l‘intérieur de la terrasse.
La longueur standard est de 3000 mm.

Les mains courantes et lisses sont raccordées entre elles par serrage mécanique à l’aide de la pièce de jonction, qui permet d’assurer une continuité sûre et esthétique entre les éléments.

Dans les angles, les lisses sont reliées par des pièces d‘angle à degré variable pour pouvoir s’adapter à toute configuration.

Les pièces de fixation murale et les embouts assurent la finition aux extrémités

  1. Jonction
  2. Angle à degré variable
  3. Fixation murale à degré variable
  4. Embout

garde-corps de sécurité en aluminium Barrial accessoires en aluminium moulé





garde-corps de sécurité en aluminium Barrial fixation des lisses par étrier étau pour un réglage facile

L'étrier a été conçu pour simplifier le montage des remplissages décoratifs.
Ils sont préposionnés et prémontés en usine.



  1. Vis de fixation
  2. Vis de serrage








Fixation en intérieur d’acrotère ou en façade





garde-corps de sécurité en aluminium Barrial sabot à l'anglaise fixation intérieur acrotère ou façade

Sabot A60


Le sabot A60 est fixé à l’intérieur d’un muret d’acrotère. Il permet de déporter de 60 mm la pose du montant par rapport au muret. Il peut également être utilisé en façade. Il est compatible avec la mise en oeuvre d’une couvertine en aluminium de type Couvernet.
Le sabot A60 constitue le mode de fixation le plus simple et le plus économique, lorsque la hauteur du muret d’acrotère le permet.








Sabot A5


Le sabot A5 est une bonne solution quand on est sûr que le muret ne recevra pas de couvertine.


garde-corps de sécurité en aluminium Barrial sabot A5 fixation à l'anglaise sans couvertine







Fixation sur acrotère





garde-corps de sécurité en aluminium Barrial sabot A5 fixation à l'anglaise sans couvertine

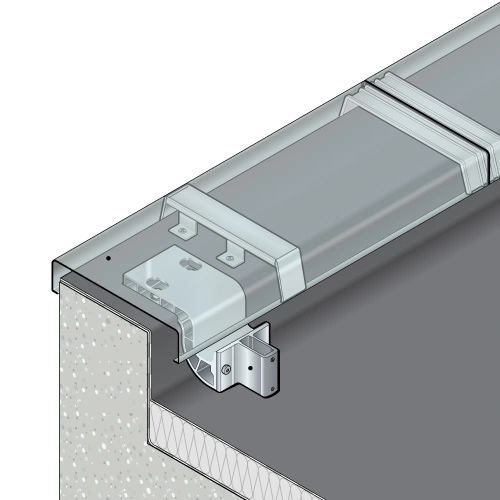

Sabot Z



Le sabot Z permet de répondre à la majeure partie des cas en toiture-terrasse, où les hauteurs des acrotères sont généralement insuffisantes pour se fixer en intérieur d‘acrotère. Il permet une fixation sur le dessus de l’acrotère, évitant ainsi de percer dans l’étanchéité au niveau du relevé.

Largeur mini du support béton : 120 mm

Pente maxi du support : 5°








Sabot Zd



Grâce à une rallonge, le sabot Zd permet de déporter le sabot à l’intérieur des acrotères comportant un becquet ou de l’isolation jusqu’à 200 mm.
La pièce de déport est pré dimensionnée en usine suivant les caractéristiques de l’acrotère (taille du becquet ou épaisseur de l’isolant).

garde-corps de sécurité en aluminium Barrial sabot Z fixation sur acrotère sous couvertine





garde-corps de sécurité en aluminium Barrial sabot M fixation simple sur acrotère

Sabot M


Solution esthétique qui permet une fixation à la française sur la tête d’acrotère.

Largeur mini du support béton : 120 mm








Fixation sur dalle

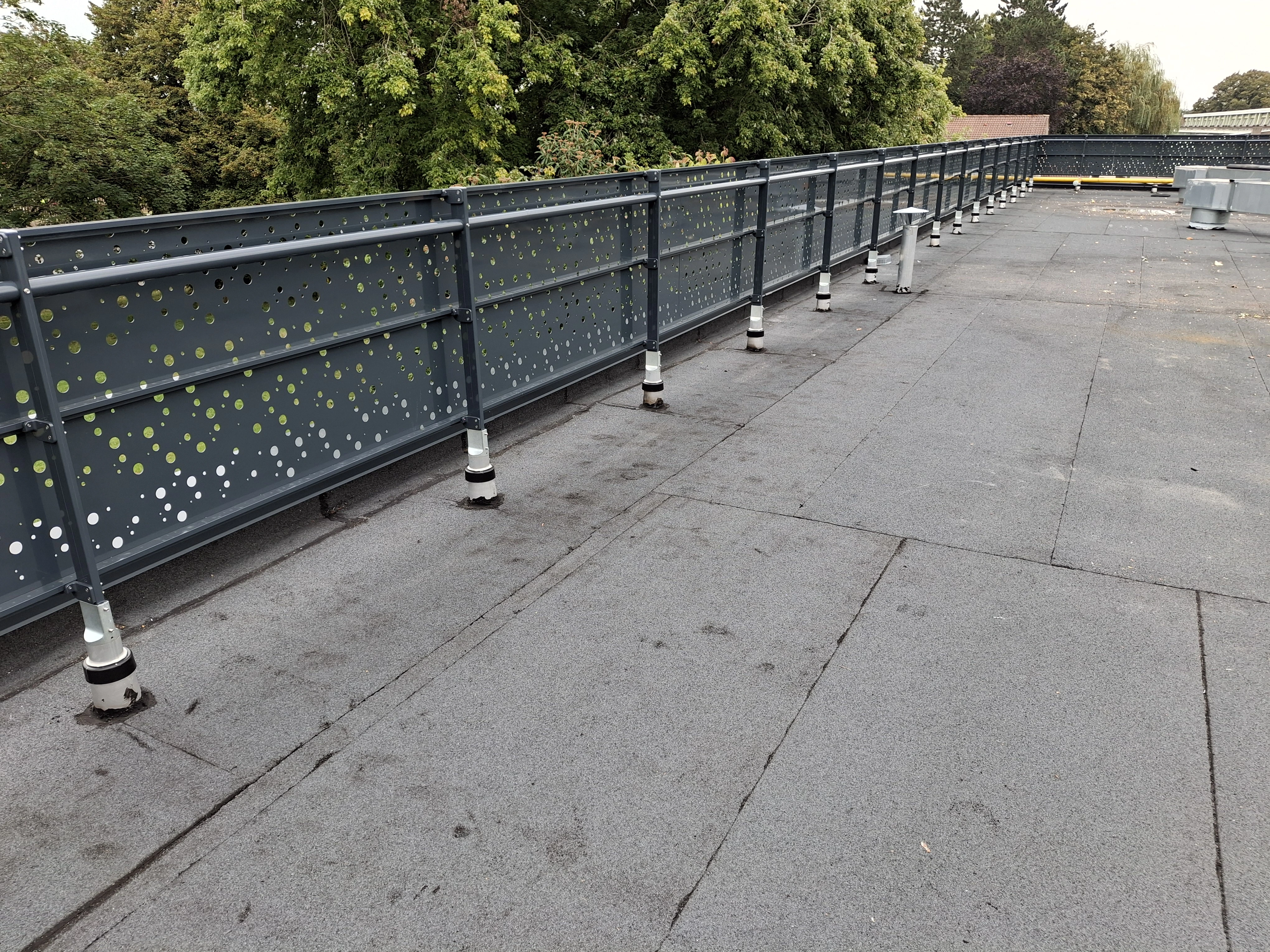

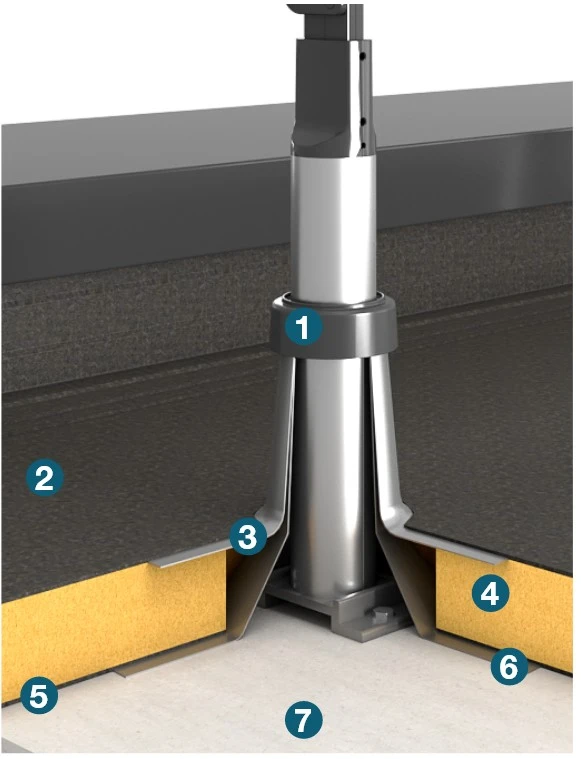

Sabot D


Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers de complexes d’étanchéité d’épaisseurs variables.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité dans les règles de l’art.



  1. Collerette
  2. Membrane d'étanchéité
  3. Manchon-platine haut
  4. Isolant
  5. Pare-vapeur
  6. Manchon-platine bas
  7. Support béton

garde-corps de sécurité en aluminium Barrial sabot D fixation sur dalle à travers l'étanchéité



garde-corps de sécurité en aluminium Barrial sabot D fixation sur dalle à travers l'étanchéité

Remplissages standards

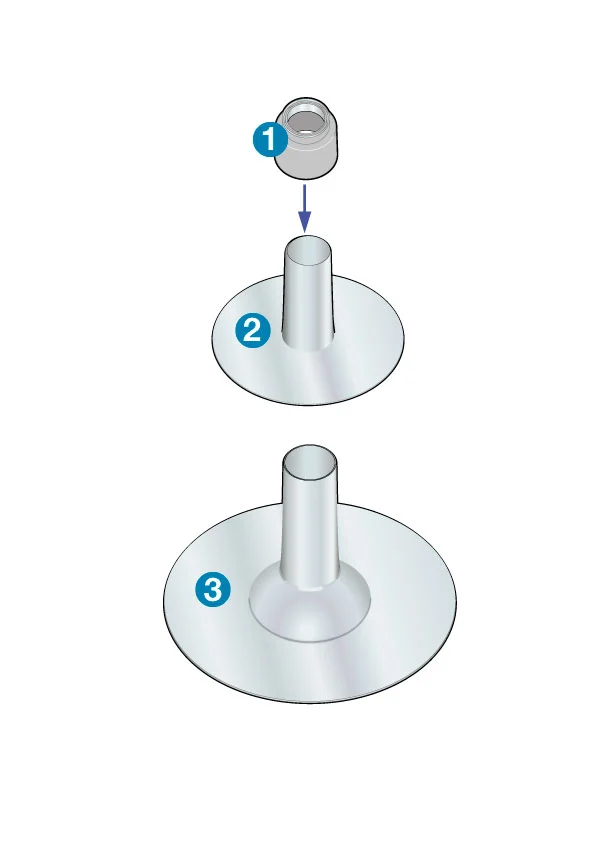

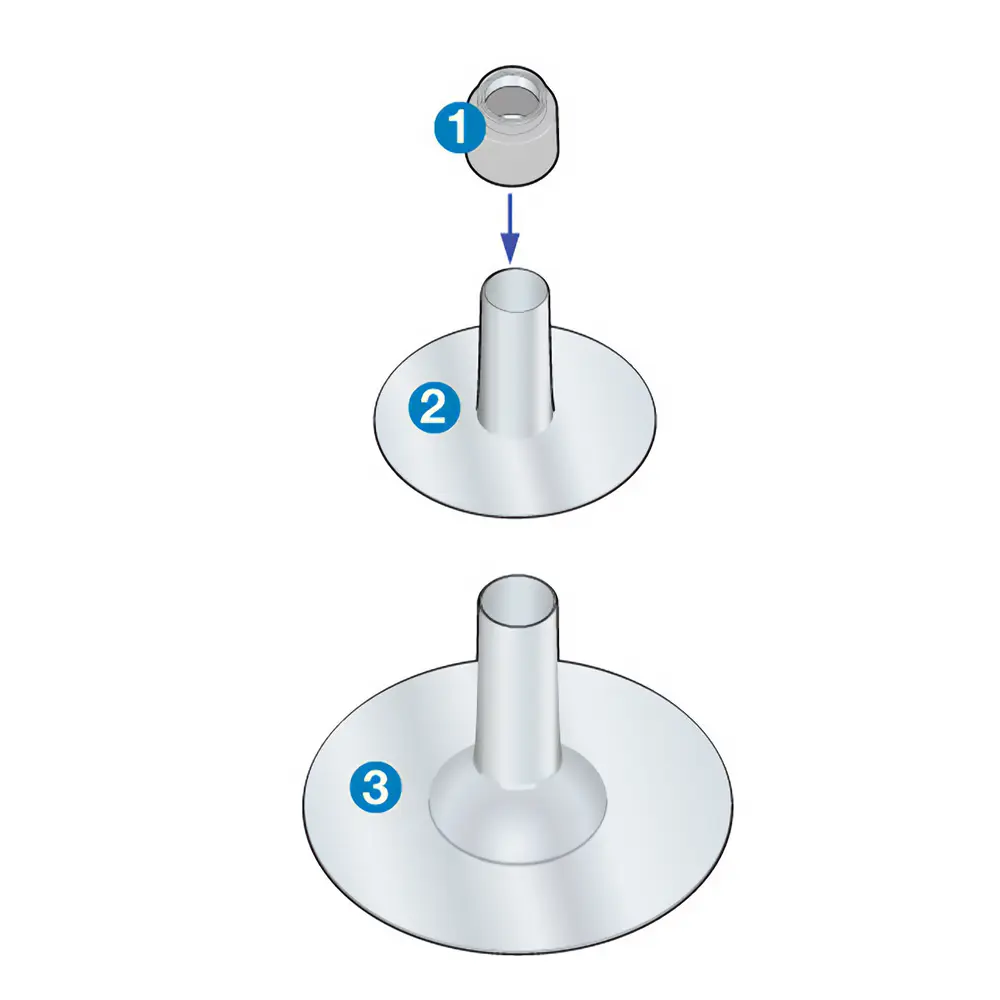

Les manchons



Lorsque l’acrotère n’offre aucune possibilité de fixation, le sabot D permet de se fixer sur la dalle au travers de complexes d’étanchéité d’épaisseurs variables.
Les différents manchons-platines en aluminium permettent le raccordement de l’étanchéité dans les règles de l’art.



  1. Collerette
  2. Manchon-platine haut
  3. Manchon-platine bas

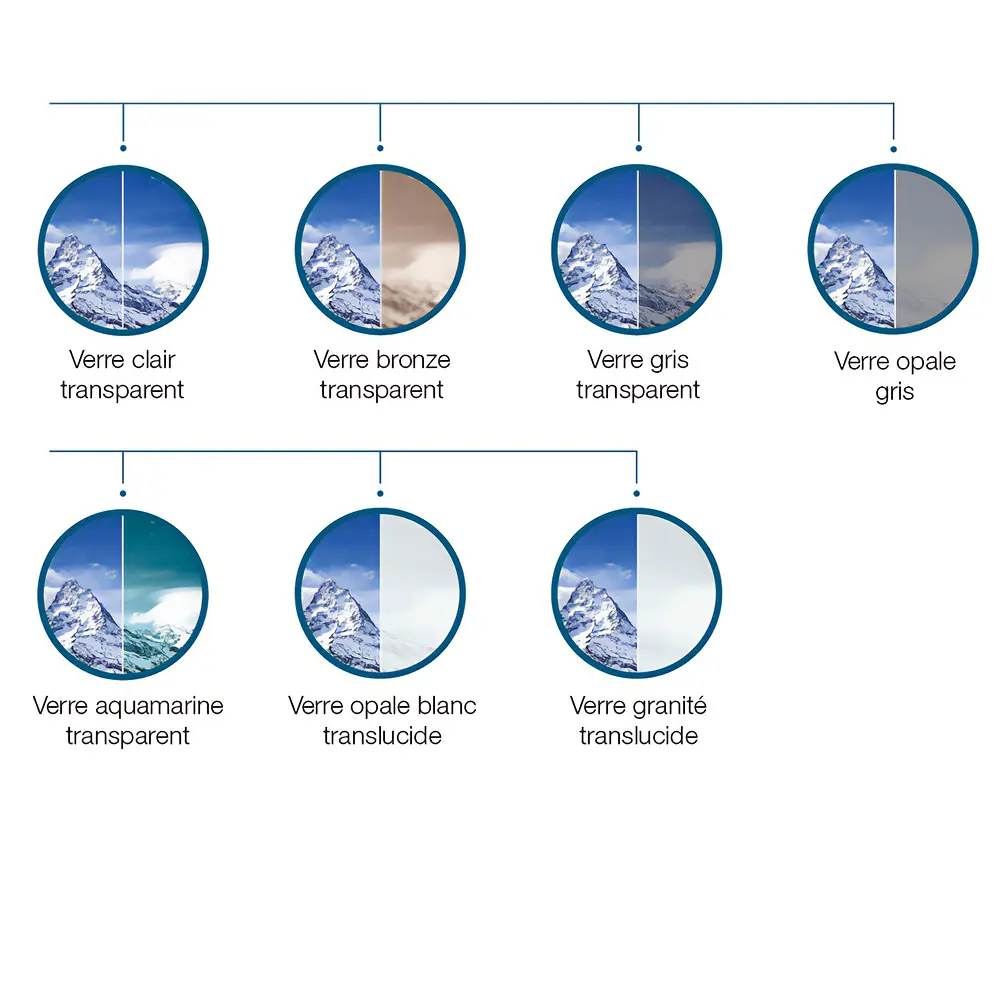

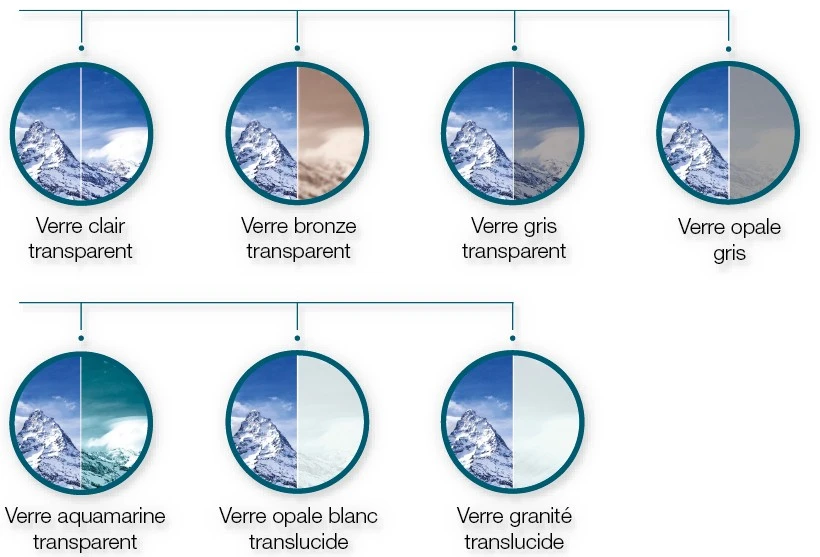

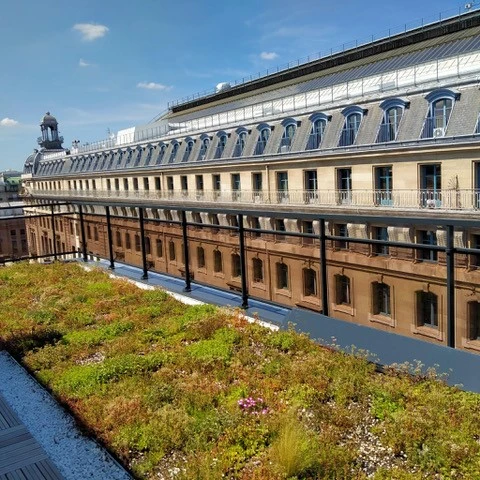

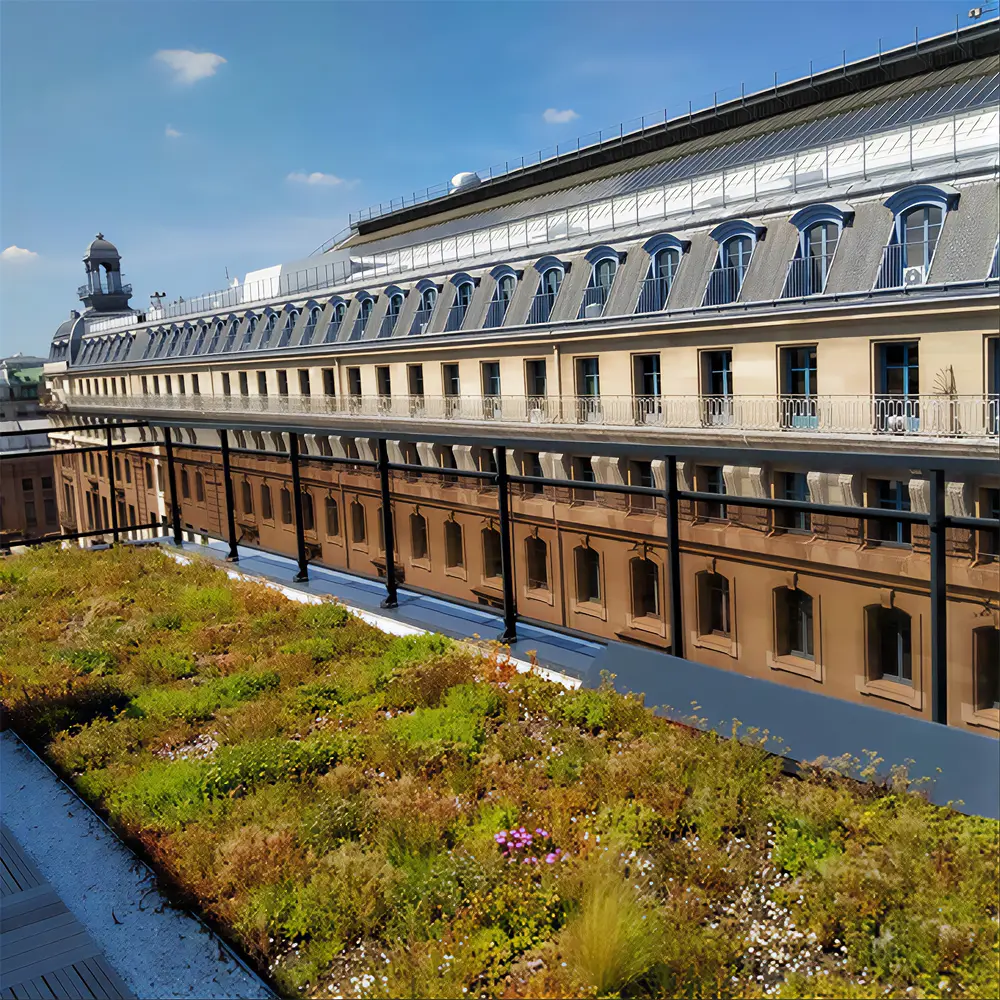

Habillage vitré



Remplissage verre veuilleté 44.2, couleur au choix.



garde-corps de sécurité en aluminium Barrial fixation sur dalle sabot D manchons platines







Remplissages standards





garde-corps de sécurité en aluminium Barrial sabot D caractéristiques manchons platines haut

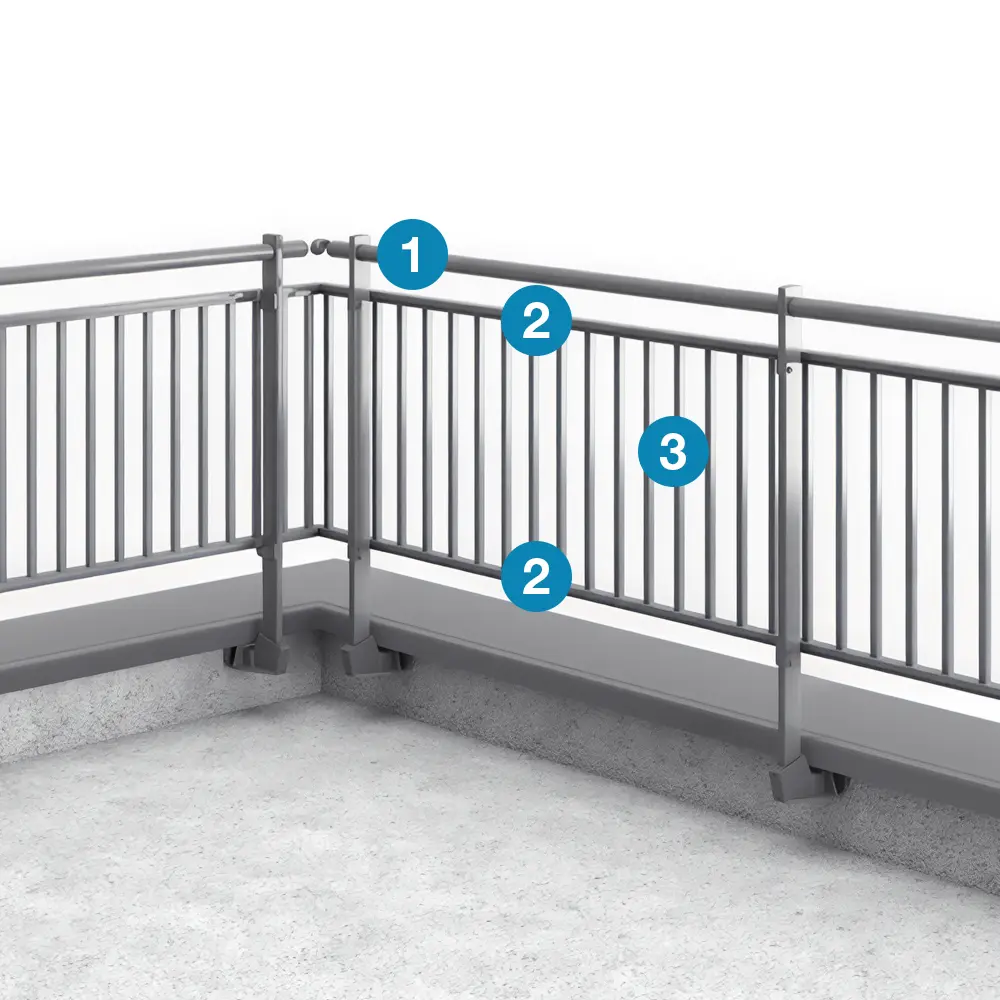

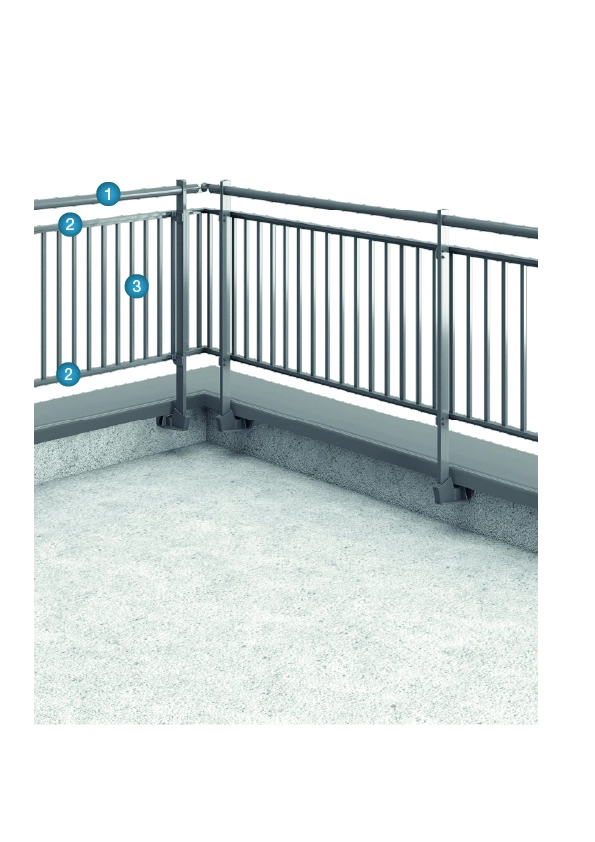

Remplissage barreaudé



La série propose 4 modèles :

• Toute hauteur
• Vide sous main courante
• Une lisse intermédiaire
• Deux lisses intermédiaires



  1. Main courante, diamètre 45 mm
  2. Module barreaudé précadré
  3. Barreaux disponibles ronds ou carrés
    en standard

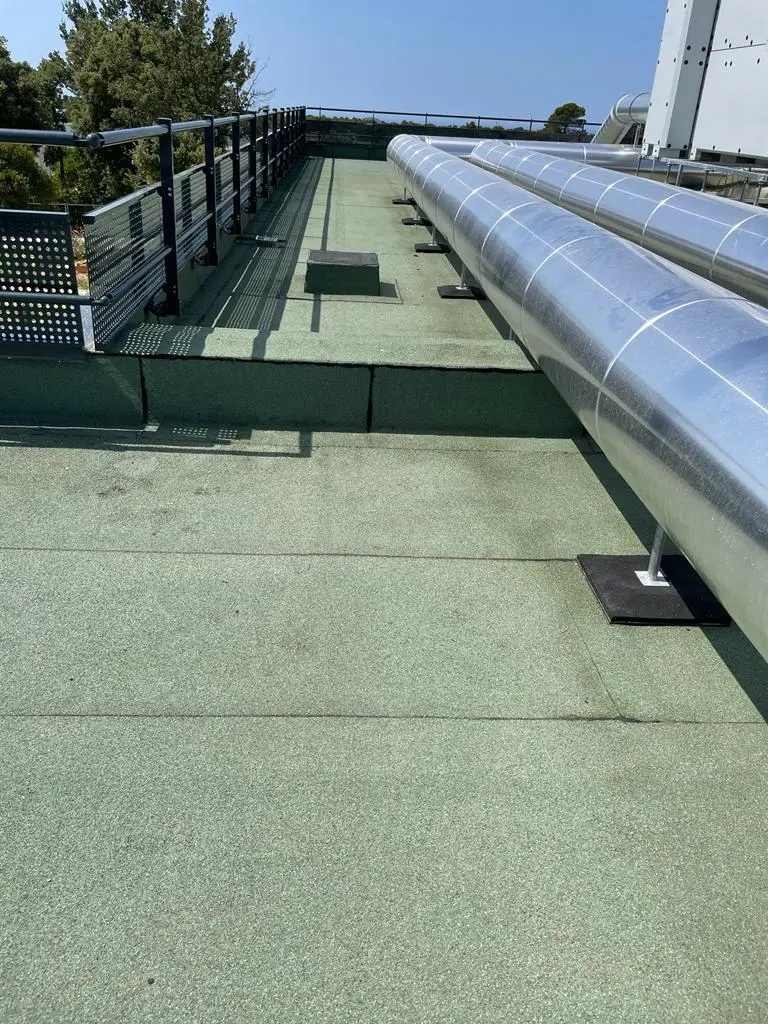

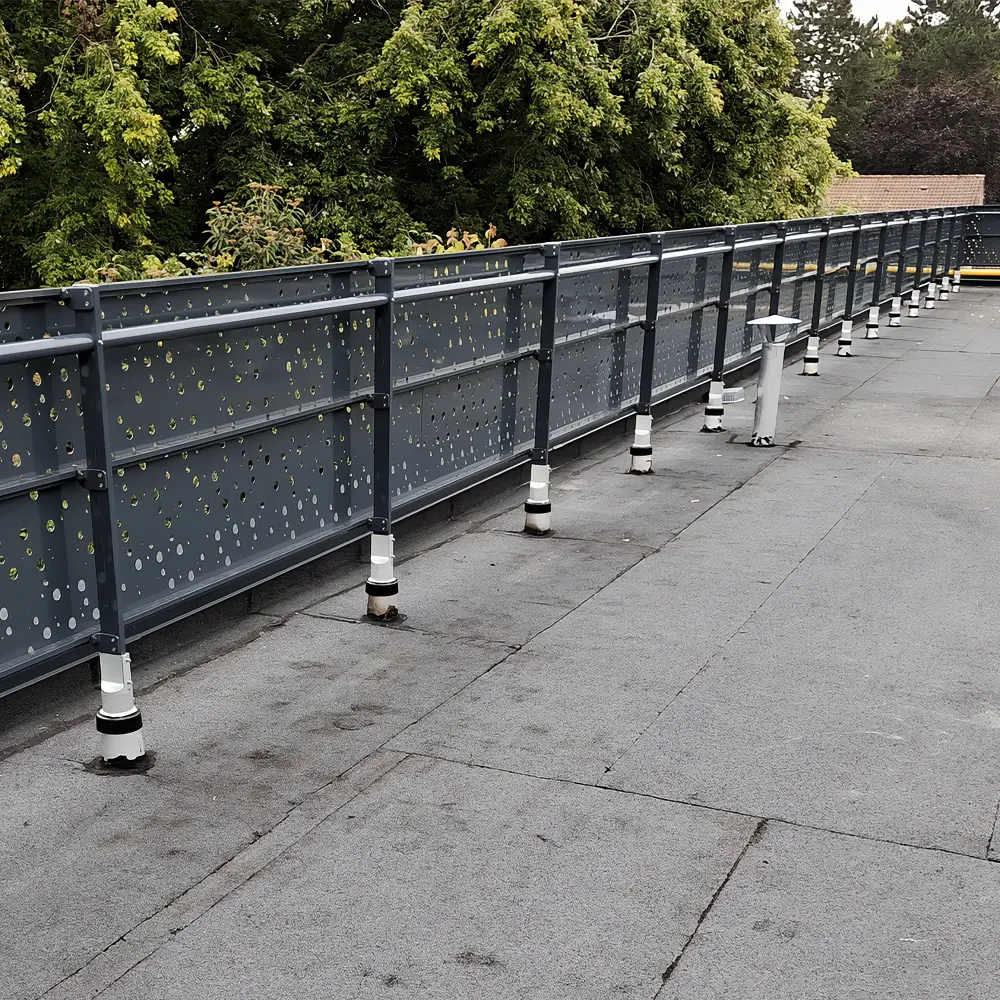

Remplissage tôlé





Le remplissage décoratif en tôle permet l'intégration d'un décor au choix pour que Barrial® décor s'adapte à l'esthétique du bâtiment. Ajourage sur mesure ou perforations carrées, rondes, etc ; l'ensemble est laqué suivant 350 teintes et 3 textures.



garde-corps de sécurité en aluminium Barrial exemple en coupe sabot D manchons platines étanchéité









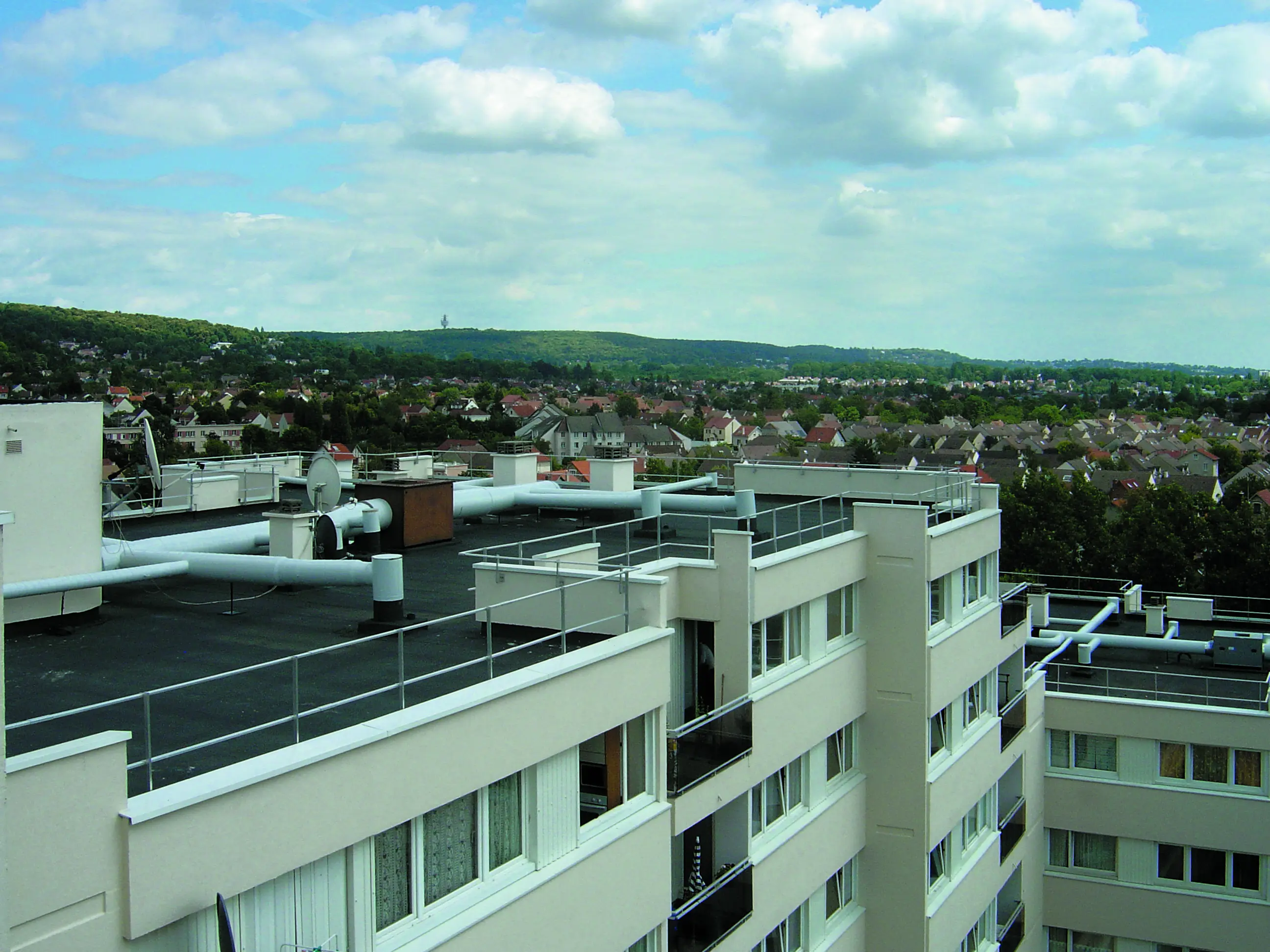

Produits associés



Sherpal® F

Structure support dédiée aux équipements techniques de type VMC, CTA etc.

Caractéristiques :

• 3 modules standards pour une fabrication rapide
• Sur mesure pour les machineries volumineuses ou complexes

garde-corps de sécurité en aluminium Barrial détails fixation sur bac acier à travers l'étanchéité







garde-corps de sécurité en aluminium Barrial vue en coupe fixation sur bac acier

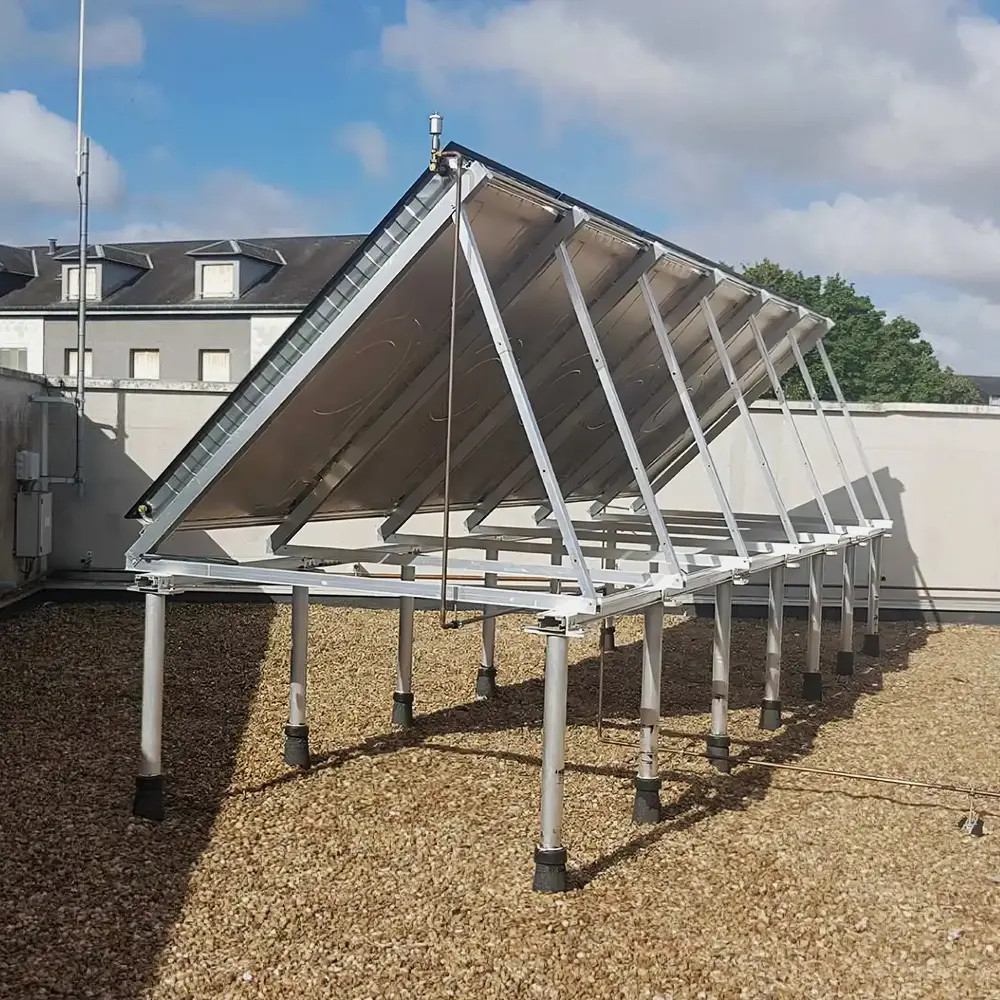

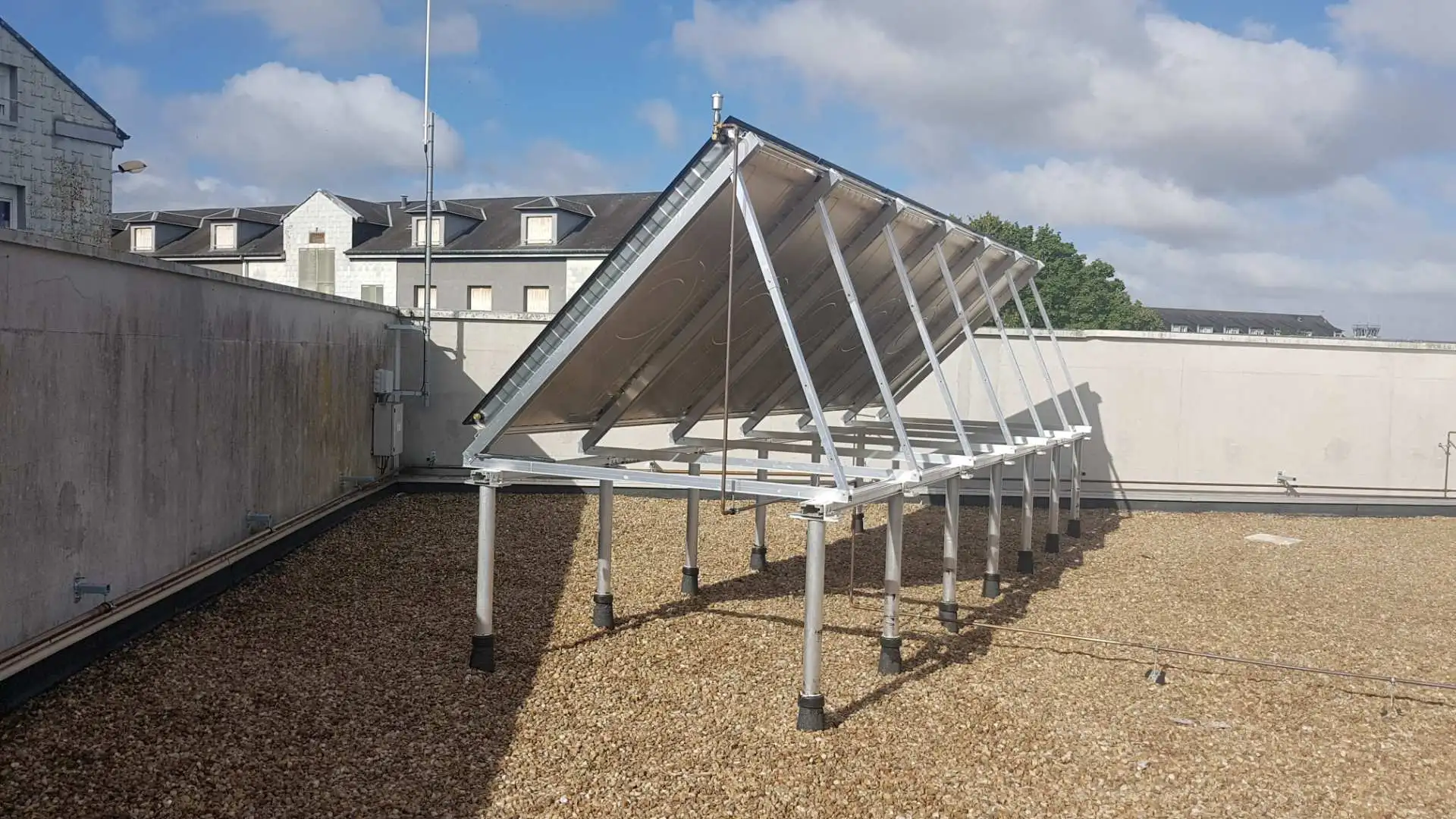

Hélial® D



Structure support conçue pour les installations de panneaux solaires.

Caractéristiques :

• Fabrication sur mesure
• Inclinaison au choix pour optimiser le rendement énergétique
• Panneaux photovoltaïques ou thermiques
(non fournis)

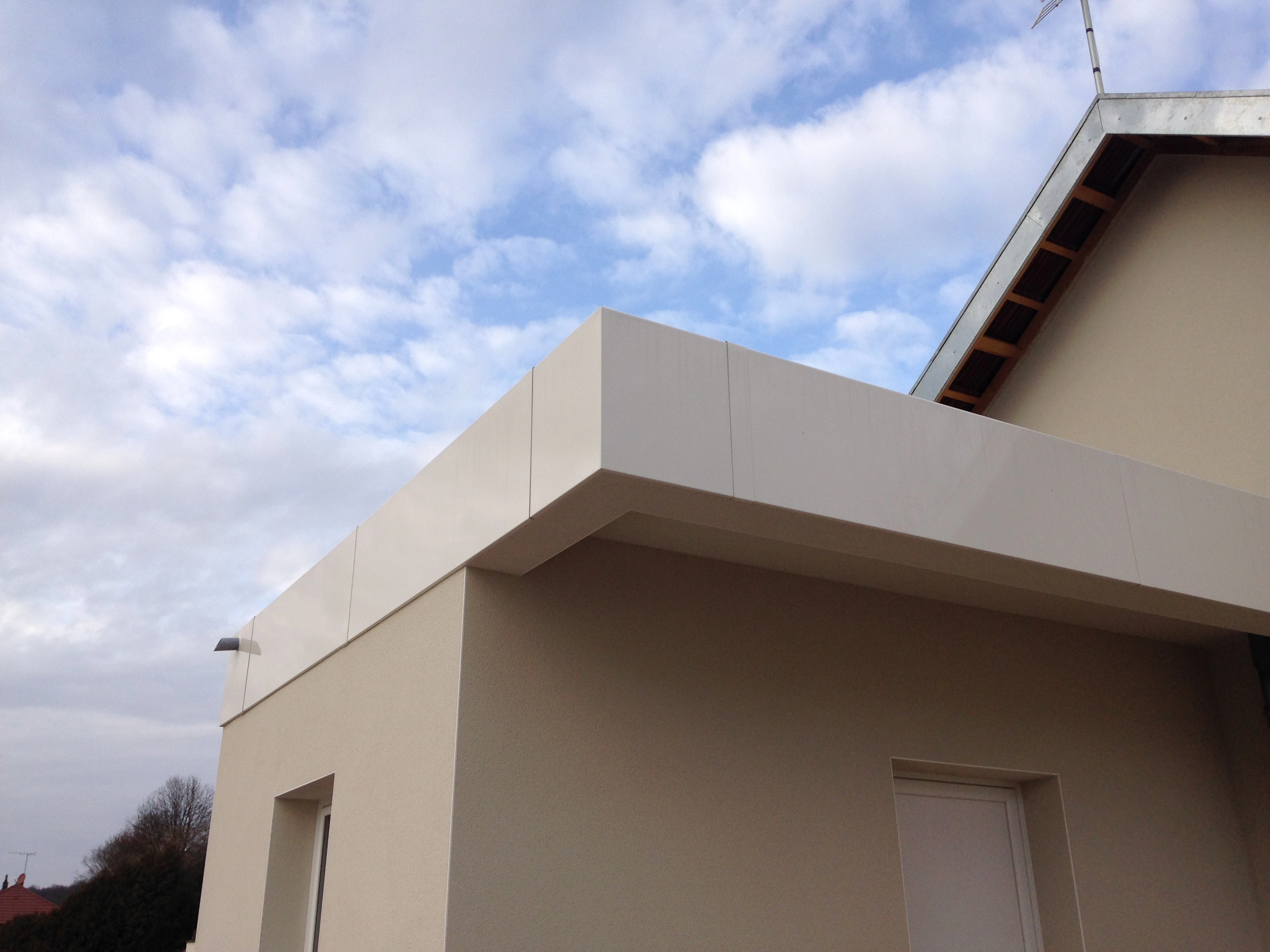

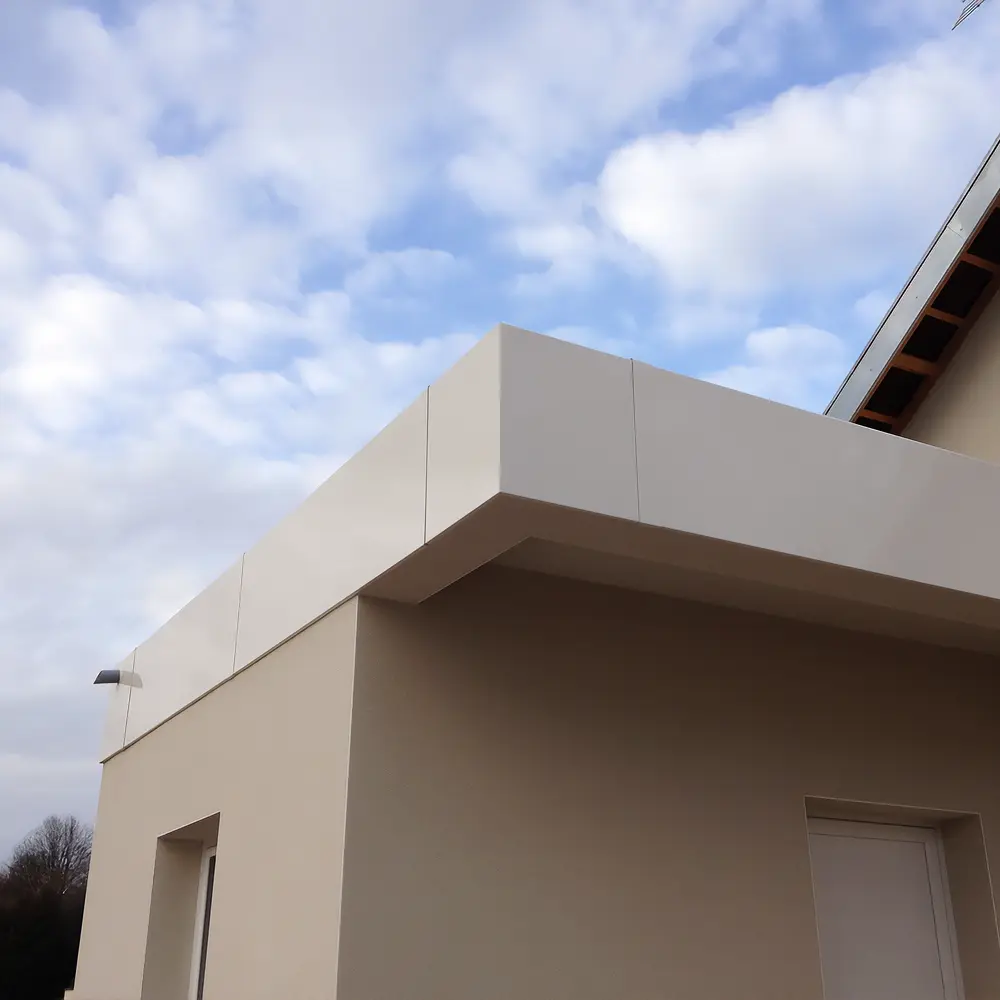

Bandonet®

Système de bandeau d’acrotère en aluminium. Il permet la terminaison de l’étanchéité en rive de toiture-terrasse et fait office de goutte d’eau pour la protection du revêtement de façade. Si nécessaire, il peut aussi assurer une rehausse d’acrotère.

Bandonet® recouvre les Isolation Thermique par l’Extérieur (ITE) en façade, même avec un important débord.

garde-corps de sécurité en aluminium Barrial sabot Zd déporté pour acrotère isolé supérieur







garde-corps de sécurité en aluminium Barrial sabot Zc déporté pour acrotère isolé avec couvertine ITE

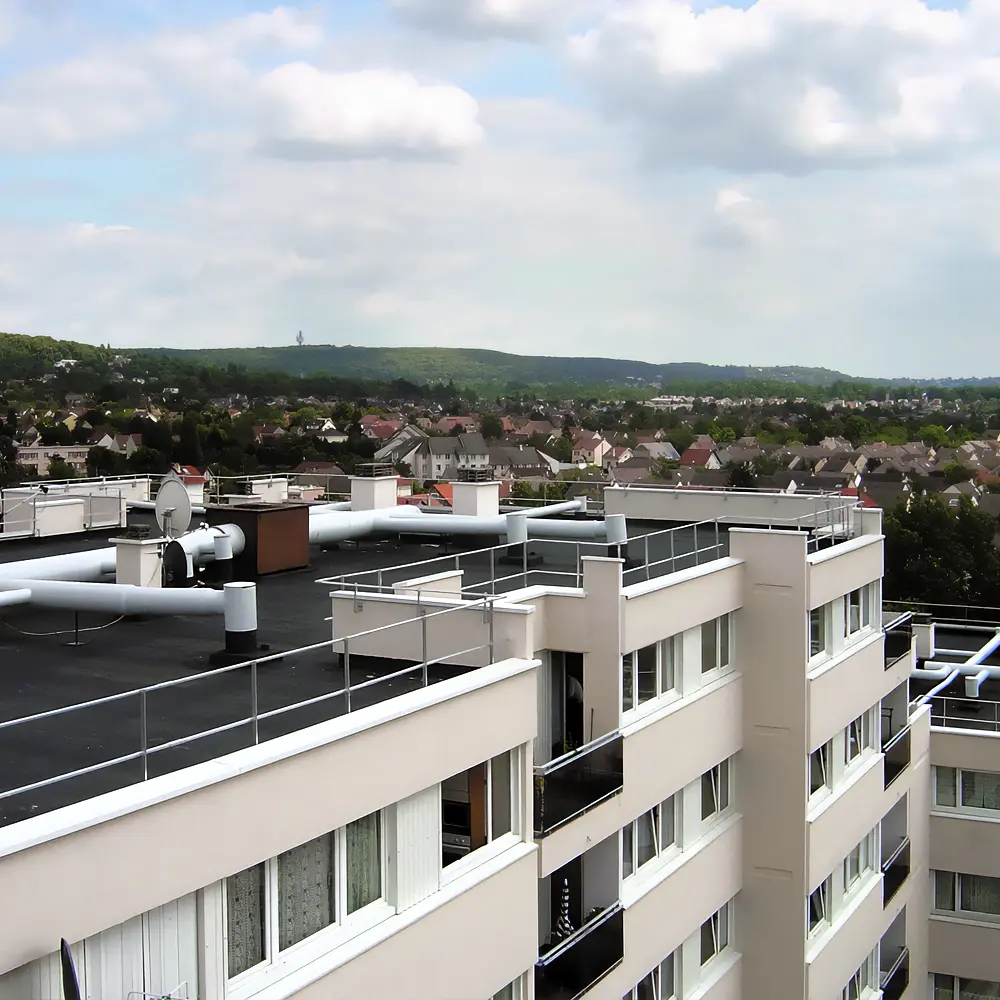

Couvernet®



Système de couvertine en aluminium adapté à la protection contre les infiltrations de tous types de murets, étanchés ou non. Il se caractérise par des supports invisibles qui permettent une libre dilatation de la couvertine.



• Protège l‘acrotère et le relevé d‘étanchéité des infiltrations
• Protège la façade des coulures et salissures
• Système en libre dilatation
• Résistance au vent justifiable suivant Eurocodes
